拆开一台嵌入式蒸烤箱或洗碗机，最不起眼的部件往往是几段缠着胶带的线束：它们贴着内胆走线、压在发热管支架旁、穿过门体铰链区，被高温、油污与水汽同时包围。这些位置一旦绝缘失效，后果不是"胶带掉了"这么简单——线束与金属壳体之间的爬电距离被破坏，整机的安全认证可能要推倒重来。耐高温胶带在家电制造中的角色，正是把看不见的绝缘裕度维持住。
一、行业资讯：家电高端化，把辅材推到热区
近两年家电结构的变化很清晰。烹饪类电器向"高温+蒸汽"复合工况演进，蒸烤箱的腔体温度与蒸汽循环叠加，门体与内胆附近的线束长期处在高湿高热环境；加热方式向IH电磁加热、PTC与厚膜加热扩展，线圈盘与驱动板功率密度上移；洗碗机与热泵干衣机则带来大量高湿与冷凝水工况。
产品端的变化叠加安全与能效标准的收紧，使辅材选型从"能粘住就行"转向"可验证"。整机厂在来料端越来越常要求：阻燃等级与测试方法、长期耐热后的粘接保持率、耐湿热老化数据、卤素与重金属报告、批次一致性记录。这些条目过去多见于汽车电子与新能源，如今在家电头部项目上已成常规动作。
另一个变化是产线自动化。自动绕线、自动包带与视觉检测普及后，解卷力、卷径一致性与宽度公差被放大成节拍问题：解卷力波动大的胶带会让贴附机构频繁停机调整，隐性成本远超材料差价。
二、技术科普：家电热区的温度不高，但很杂
先分清三类热源。接触传导型：发热管、PTC、厚膜发热盘通过支架把热量传到邻近结构件，局部温度可能远高于腔体平均温度。辐射型：烤箱内胆与门体玻璃附近存在辐射热，金属件升温快、塑料件升温慢，温差使胶带两端受力不均。对流与湿热型：高温水汽反复凝结，胶层长期处在"热+湿+弱碱性洗涤剂"的复合环境。三类热源对应三种失效路径，不能被一个耐温数字覆盖。
再看材料谱系与耐温边界。聚酯（PET）薄膜胶带长期耐温通常在130℃至150℃，成本低、挺度好，适合线束捆扎与内胆外侧走线；聚酰亚胺（PI）胶带长期耐温约260℃，适合贴近发热元件、门体铰链等局部热点；玻纤布胶带耐温与抗拉都强、边缘不易延展，适合大面积隔热隔离；醋酸布胶带柔软服帖、可手撕，多用于低压引线包扎。耐温数字只是入场券，同一标称耐温的产品在湿热老化后的表现可能相差数倍。
失效一，长期热老化导致基材脆化。PET在持续高温下发生热氧化，分子链断裂使薄膜由韧转脆，表现为折弯开裂、边缘掉粉。这个过程渐进，出厂检测看不出，往往两三年后才在售后端暴露。
失效二，胶层硬化与增塑剂迁移。丙烯酸胶长期受热后继续交联，初粘下降、剥离力向两极分化：有的变脆脱落，有的因过度润湿而残胶；若含低分子增塑组分，还可能迁移到相邻塑料件表面造成发白。
失效三，湿热与油污的协同破坏。水汽渗入胶层界面使粘接强度下降，油污在边缘积聚形成弱边界层，表现为边缘起翘与雾状痕迹。这类失效靠提高耐温等级解决不了，需从胶系耐水性与贴合工艺入手。
失效四，绝缘裕度被吃掉。家电内部空间紧凑，胶带既要绝缘又要薄。若缠绕层数不足、搭接宽度不够，或受热收缩导致层间错位，爬电距离就被压缩。这类隐患例行检验不显现，却可能在潮湿环境下引发耐压不合格。
关键参数。基材与总厚度；长期耐温与短时峰值；阻燃等级及测试方法；180°剥离力及热老化后的保持率；击穿电压；耐湿热表现；卤素含量；宽度公差与解卷力。写进图纸与来料规格，比凭手感判断可靠得多。
三、应用场景：五个工序，五种要求
工序一，发热元件引线与端子包扎。发热管、PTC、厚膜盘的引线根部温度最高、弯折最频繁，通常用PI或玻纤布胶带双层包扎，外层再套玻纤套管。要求弯折处不开裂、不滑移，不因受热而硬化脱落。

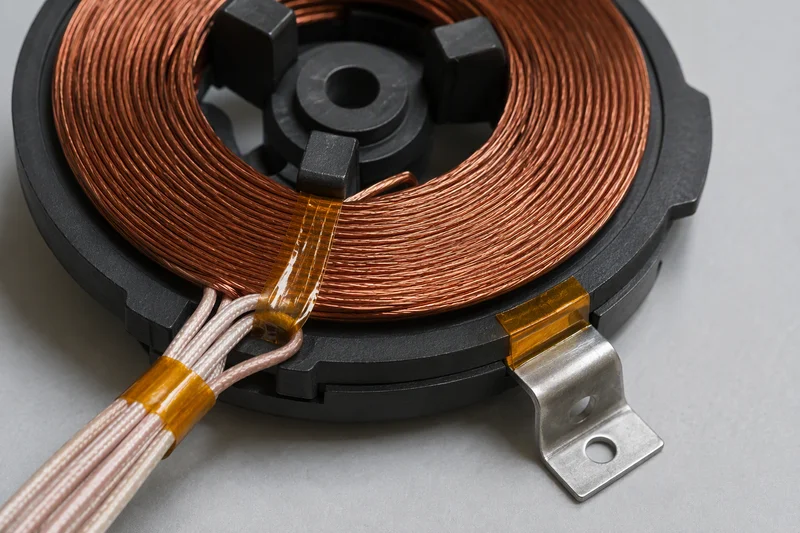

工序二，IH线圈盘与线盘的固定绝缘。线圈与磁条之间的绝缘、引线固定，要求薄、挺、耐热且不干扰磁场，常用耐高温PET胶带做片状模切件，按骨架裁切；靠近功率器件的局部改用PI，避免受热收缩位移。

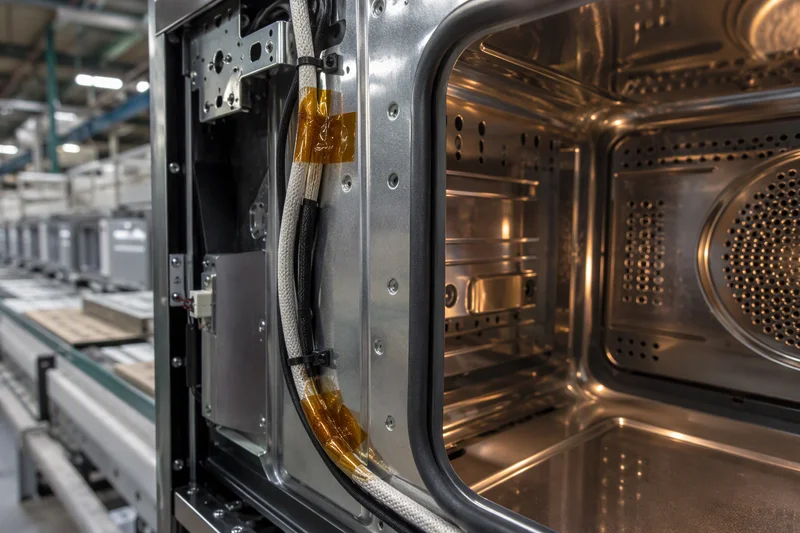

工序三，烤箱与蒸烤内胆周边的线束走线。这是家电最典型的"热+湿"复合区：线束沿内胆外壁走线，用胶带固定并保持与金属件间距。要求耐温、耐水汽、初粘适中便于返工，并在整机振动测试中不移位。
工序四，电机与压缩机引线包扎。引线根部与定子端部需要绝缘与固定，常用醋酸布胶带柔软包扎，热点区用PET或PI补强。此处抗穿刺与耐刮擦的要求高于耐温，绕线与装配中的机械摩擦才是主要失效源。
工序五，洗碗机与干衣机的高湿区固定。内胆、风道、水泵附近的线束固定，长期处在高温高湿与洗涤剂气氛中。此类工况"耐湿热优先于耐高温"，应重点看热老化后的剥离力保持率。
四、参数对比：五类胶带在家电工序中的分工
| 对比项 | PI胶带 | 耐高温PET胶带 | 玻纤布胶带 | 醋酸布胶带 | 美纹纸胶带 |
|---|---|---|---|---|---|
| 基材 | 聚酰亚胺薄膜 | 聚酯薄膜（耐热牌号） | 玻璃纤维布 | 醋酸纤维布 | 皱纹纸 |
| 长期耐温参考 | 约260℃ | 约130℃至150℃ | 约180℃ | 约105℃ | 约80℃至100℃ |
| 厚度与挺度 | 薄而柔韧 | 薄，挺度好 | 较厚，抗拉强 | 柔软服帖 | 柔软易撕 |
| 耐湿热 | 良 | 中至良，按胶系差异大 | 良 | 中 | 差 |
| 手撕性 | 需刀具 | 需刀具 | 需刀具 | 可手撕 | 可手撕 |
| 典型工序 | 发热元件引线、铰链热点 | 线束固定、线圈绝缘 | 隔热隔离、抗撕包扎 | 电机引线、低压包扎 | 常温遮蔽、临时固定 |
这张表最容易被误读的地方，是把耐温当成唯一排序依据。家电选材的实际顺序是：先定工序的热湿工况，再看是否需手撕与服帖，最后比较耐温余量与成本。一款105℃的醋酸布胶带在电机引线上，往往比260℃的PI更合适——那里需要的是柔软与可手撕。
五、选型与验证：三个动作把风险前置
动作一，按工序画热湿图。把整机内部的温度分布、水汽路径与油污来源标在同一张图上，找出真正的热点与湿区。很多项目的问题不是选错材料，而是把胶带用在了图纸上看起来"差不多"、实际却是热桥的位置。
动作二，做热老化与湿热老化的组合测试。单纯的高温老化往往高估材料表现。更接近实际的方案是：按工况温度做规定时长的热老化，再叠加湿热循环，然后复测剥离力、观察起翘与残胶。记录保持率而非只判合格，衰减曲线才能反映余量。
动作三，上机与整机验证。自动贴附跑量看断带与偏移；整机做振动、跌落与耐压测试，观察边缘是否起翘、线束是否位移。家电项目的失效常出现在运输与安装环节，而不在实验室。
两条经验值得写进规格：阻燃要求须写清测试方法与等级，不同方法不能直接比较；若客户体系要求黄卡认可，应以供应商实际持有的认证范围为准。
六、供应端：一致性比参数表更重要
家电用胶带采购量大、换线频繁，真正考验供应商的是批次一致性与定制响应：解卷力波动会变成自动线的停机次数，宽度公差偏大会让窄幅贴附精度失控。江苏钟荣易氏新材料有限公司位于江苏东台电子机械产业园锦丰路9号厂房，具备涂布、分切与模切能力，产品通过CTI、ROHS相关检测，可供应聚酰亚胺胶带、PET胶带、绿硅胶带等系列，并按机型图纸定制宽度、卷长与模切形状。
结语
耐高温胶带在家电上的选型，本质是把"热"拆成传导、辐射与湿热三条路径，再叠加服帖性与成本约束。发热元件与铰链热点交给PI，线束固定与线圈绝缘用耐高温PET，隔热隔离用玻纤布，电机引线用醋酸布，常温遮蔽不必过度设计。把工况画清楚、把老化后的保持率测出来，比在参数表上比谁耐温更高更能降低售后风险。
