行业资讯：电机能效与电压平台抬升，绝缘辅材被动升级
电机与变压器行业正在经历一轮以效率和功率密度为目标的改造。工业电机向IE4、IE5能效等级切换，新能源汽车驱动电机向800V高压平台与扁线绕组演进，干式变压器与储能变流器用的磁性元件则在压缩体积、提高温升余量。三条路线指向同一个结果：单位体积内的电磁负荷更高，绕组热点温度上移，绝缘系统必须在更薄的空间里承受更高的热应力与电场强度。
辅材端的变化因此很具体。过去按A级或E级绝缘设计的场合，如今普遍要求B级起步、关键部位按F级甚至H级选材；自动绕线与自动包带机的普及，要求胶带在高速解卷时不打皱、不断带、不偏移；无溶剂浸漆与真空压力浸漆工艺的推广，则把"耐漆性"从次要指标推到台前——胶带不仅要耐温，还要在漆液中不溶胀、不剥离、不与漆膜分层。聚酯胶带作为层间与端部绝缘的主力材料，正在这条升级链上被重新评估。
技术科普：聚酯胶带的耐热边界在哪里
聚酯胶带通常指以聚对苯二甲酸乙二醇酯薄膜为基材、涂布压敏胶制成的电气绝缘胶带，业内也称PET胶纸或聚酯胶纸。按IEC 60085的耐热等级划分，普通PET薄膜配合丙烯酸胶多落在B级（130℃）区间，经过改性或选用高耐热胶系的牌号可达到F级（155℃）要求；超出这一温度长期运行，薄膜会逐步脆化，机械强度与击穿电压同步下降。聚酰亚胺胶纸则覆盖H级（180℃）及以上，两者的价格差距主要来自基材。
耐热边界要分三层理解。长期工作温度看的是热老化寿命，即在设定温度下保持一定比例剩余拉伸强度的时长；短期过载看的是软化与收缩，PET在接近其熔点前的较窄区间内会快速收缩变形，绕组端部若没有约束就会松脱；瞬时冲击看的是局部热点，例如焊接引线、浸漆烘烤的升温速率不均，都可能让局部温度短暂越过薄膜的承受范围。选型时若只报一个"耐温多少度"，往往掩盖了这三种工况的差别。
厚度与电气性能的关系同样需要说清。常见的聚酯胶带基材厚度有25μm、50μm、100μm等规格，击穿电压随厚度近似线性上升，但导热与浸漆渗透性随之下降。层间绝缘追求薄，以提升槽满率；端部包扎追求韧，以抵抗绕线张力与后续整形；浸漆遮蔽追求贴合与易剥离。同一卷胶带很难同时满足三者，这也是变压器与电机产线上通常同时备有多个规格的原因。
失效机理：热氧化、水解与浸漆后的粘接衰减
聚酯薄膜的老化以热氧化为主。长时间处于130℃以上，分子链断裂使薄膜由韧性转向脆性，表现为折弯时开裂、边缘掉粉；若环境中同时存在水汽与酸性物质，酯键水解会加速这一过程，这也是为什么潮湿环境运行的电机更强调浸漆的封闭完整性。失效往往不是突然击穿，而是绝缘层在振动与热循环中逐渐产生微裂纹，最终在匝间形成爬电通道。
胶层的问题更容易被忽略。丙烯酸胶在持续高温下会发生交联与低分子迁移，前者让胶层变硬、初粘下降，后者在被粘面留下痕迹；浸漆烘烤时，漆液中的溶剂会渗入胶层使其溶胀，固化后胶层与漆膜之间形成弱界面，出现边缘翘起。翘起的边缘在绕组振动中继续扩展，最终导致包扎松脱。相比之下，硅酮胶虽然耐温更高，但表面能低，漆液在其表面润湿性差，容易出现缩漆、挂漆不均，因此在高浸漆要求的绕组上并不总是更优解。
应用场景：四道工序的包扎逻辑
第一道是线圈层间与匝间绝缘。多层绕组的层与层之间需要垫入绝缘材料，聚酯胶带以半叠包方式随绕随包，既做绝缘又做固定，防止后道工序中导线回弹散匝。此处要求胶带厚度均匀、解卷力平稳，厚薄不一会直接反映在绕组外径的尺寸一致性上，进而影响装配与温升分布。

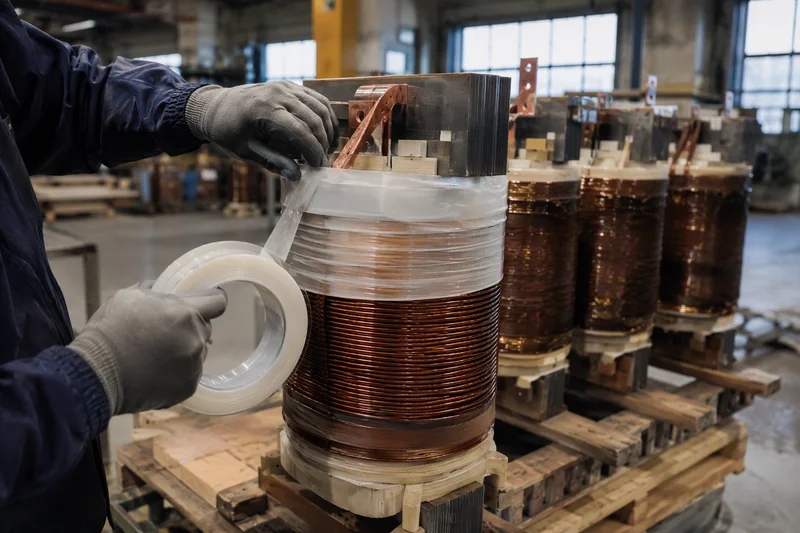

第二道是端部包扎与引线固定。绕组端部是电磁线弯折最剧烈、振动最集中的区域，包扎层既承受机械应力，也承受热点温度。此工序倾向选用断裂伸长率较高、贴合服帖的聚酯胶带，包扎时保持一定张力，让胶带与线束贴合为一体，避免形成空腔；引线根部则需额外缠绕，防止浸漆后引线硬化开裂。
第三道是槽绝缘与槽楔固定。电机定子的槽内绝缘要求胶带在铁芯锐边处不被刺穿，通常选用较厚的聚酯胶带或聚酯薄膜复合结构；槽楔固定则需要胶带在浸漆固化后仍保持粘接，不因漆膜收缩而松脱。此处对胶带的耐刮擦与抗穿刺要求，高于对耐温的要求。
第四道是浸漆前遮蔽。轴承位、螺纹孔、接线端子、接地螺柱等部位不允许进漆，需要用胶带临时封堵。遮蔽胶带要经历预烘、浸漆、固化三到四个温度循环，累计数小时，剥离后不能留胶、不能污染螺纹。这一工序对胶带的综合要求最高：耐温够、贴合紧、边缘不渗漆、撕除干净，缺一不可。实际生产中，遮蔽失效导致的清漆工时往往比胶带本身的成本高出许多。
参数对比：四类绝缘胶带的分工
| 对比项 | 聚酯胶带（PET胶纸） | PI胶纸 | 醋酸布胶带 | 玻璃布胶带 |
|---|---|---|---|---|
| 基材 | 聚酯薄膜 | 聚酰亚胺薄膜 | 醋酸纤维布 | 玻璃纤维布 |
| 耐热等级 | B级至F级（130℃至155℃） | H级及以上（180℃起） | 多为A级至E级 | H级 |
| 击穿电压（50μm） | 约4kV至6kV | 约6kV以上 | 约2kV至3kV | 约3kV至4kV |
| 机械强度 | 高，抗拉好 | 高，柔韧 | 中，易撕 | 高，但边缘易散丝 |
| 浸漆相容性 | 良，丙烯酸胶与漆膜结合好 | 中，需选匹配胶系 | 良 | 中 |
| 手撕性 | 需借助刀具 | 需借助刀具 | 可手撕 | 需借助刀具 |
| 典型工序 | 层间绝缘、端部包扎、浸漆遮蔽 | 高温热点区、H级绕组 | 引线包扎、低压绝缘 | 槽绝缘、耐高温隔离 |
自动化与来料一致性：被低估的成本项
绕组制造的自动化程度越高，胶带的一致性就越值钱。自动包带机按固定张力与节距运行，胶带宽度公差、解卷力波动、卷芯同心度中的任何一项超差，都会表现为打皱、跑偏或断带，停机调整的损失远超材料差价。分切质量同样关键：毛边会在包扎层间形成微小气隙，浸漆时成为漆液渗入的通道，也可能在高压下成为局部放电的起点。
因此评估供应商时，除了看耐温与击穿电压的标称值，更应看批次稳定性：基材厚度公差是否收敛、胶层克重是否均匀、分切端面是否平整、卷长是否足米。具备涂布、分切与模切完整工序的厂家，能按客户的包带机参数调整卷径与解卷力，也能提供预成型的模切件，减少现场裁切带来的毛边与浪费。
结语
变压器与电机线圈绝缘的选材逻辑，本质上是把耐热等级、浸漆工艺与机械约束三者对齐。B级与F级工况优先用聚酯胶带，兼顾成本与工艺性；热点温度高、空间受限的H级部位交给PI胶纸；低压引线包扎可用醋酸布胶带提升操作性；槽绝缘则以玻璃布或复合结构保证抗穿刺。把工序需求写进采购规格，比笼统要求"耐高温"更能减少现场返工。
江苏钟荣易氏新材料有限公司位于江苏东台电子机械产业园锦丰路9号厂房，具备涂布、分切与模切能力，产品通过CTI与ROHS相关检测，可提供聚酯胶带、PI胶带、PET胶纸等系列，并支持按绕组工艺定制窄幅分切与模切件，供变压器、电机及新能源电驱客户试样评估。
