行业资讯：组件技术迭代把遮蔽辅材推向前台
近两年光伏组件环节的技术变化集中在三条主线上：电池片由P型向N型过渡，TOPCon与异质结产线持续放量；封装结构由单玻背板向双玻、透明背板演进；硅片与焊带同步减薄，栅线更细、间距更密。三条主线叠加，改变的不只是电池效率，还有层压与前道工序的工艺窗口。组件厂在评估辅材时的提问方式也随之变化：过去问"能不能耐住温度"，现在问"会不会在玻璃和背板上留下痕迹"、"剥离时会不会带走EVA"、"抽真空加压后会不会收缩翘边"。
这些提问背后是良率与外观标准的上移。双玻组件两面透光，任何雾状残留都会被肉眼与EL检测同时捕捉；透明背板组件对胶带基材的黄变与析出更为敏感；无主栅与密栅设计让焊带区域的遮蔽宽度收窄到毫米级，贴附偏差的容错空间被压缩。对耐高温胶带供应商而言，这意味着产品竞争从单一的耐温指标，转向"薄、稳、净"三个方向的综合能力：基材更薄更平整，解卷力稳定以适配自动贴胶机构，胶层低析出以保证剥离后表面洁净。工业胶带在光伏产线上的角色，也由消耗品变成了影响工序稳定性的工艺件。
技术科普：光伏工序的真实挑战不是"耐温够不够"
常规层压温度在145℃至155℃之间，保温十几分钟，全程抽真空后加压。单看温度，聚酯薄膜的短期耐热已足以覆盖，聚酰亚胺更是余量充足。因此把光伏用胶带简单理解为"越耐温越好"并不准确。真正的约束来自四个方面：长时间受热下的尺寸稳定、真空受压下的胶层流变、EVA与POE交联副产物的化学侵蚀，以及剥离后基材表面的洁净度。
尺寸稳定是第一道门槛。PET薄膜在150℃附近会出现明显的热收缩，收缩量取决于薄膜的结晶度、双向拉伸工艺以及分切方向；横向与纵向的收缩差异，会让窄幅胶带在贴合后出现"蛇形"变形。收缩的直接后果是边缘卷起，熔融的封装胶在翘边处形成楔形填充，冷却后留下一条可见的胶带印。PI薄膜的热收缩通常低一个量级，尺寸稳定性更好，但琥珀色在透明背板组件的外观上不易被接受，价格也高出数倍。实际产线上两者是分工关系：极低收缩与局部高温位置用PI，常规遮蔽与固定用耐高温PET胶带。
第二道门槛是胶层在真空与压力下的流变。层压时胶带被夹在玻璃、封装胶与电池片之间，承受约一个大气压的压差与持续升温。胶层太软会流入焊带缝隙，剥离时撕裂；胶层太硬则贴合不实，抽真空时从边缘进气，形成局部未压合。同一款胶带在不同层压曲线下表现差异明显，需按层压程序匹配胶层厚度与初粘区间。
失效机理：残胶、气泡与雾状污染从哪来
光伏组件对洁净度的容忍度极低。现场常见的三类缺陷都与胶带相关。第一类是残胶：丙烯酸胶中的低分子组分在层压温度下向被粘面迁移，剥离后在玻璃或背板上留下油状痕迹，普通擦拭难以彻底清除，直接影响透光率与外观检验判定。第二类是气泡与凹坑：胶带被真空压入熔融封装胶，剥离时带走表层EVA，形成局部凹陷，在EL图像上表现为暗斑。第三类是边缘翘起形成的溢料通道：封装胶沿翘边渗入非封装区，污染边框打胶道，增加清胶工时。
三个问题的根因指向同一处——胶带与被粘面的界面在热、压、化学三种作用下的稳定性。控制思路因此分为材料端与工艺端。材料端看基材收缩率、胶层析出物含量、初粘与剥离力的平衡；工艺端看贴附压力、贴合后的静置时间、剥离角度与剥离时的温度。经验上，贴合后静置一段时间再进入层压，让胶层充分润湿基材表面，能明显降低抽真空时的边缘进气概率；剥离时保持较大角度、缓慢匀速，可以减少EVA被带走的面积。
应用场景：四道工序的遮蔽要求并不相同

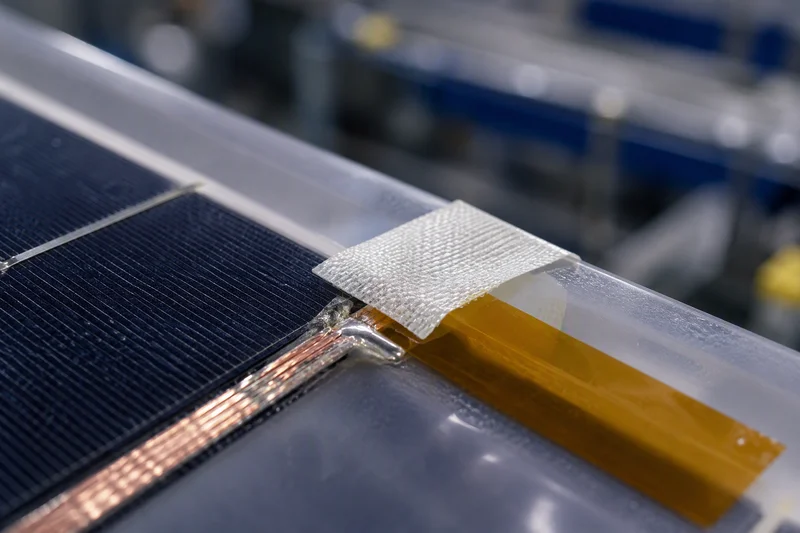

第一道是串焊后的汇流条与跳线区隔离。焊带与背板之间、跨接跳线经过电池片边缘的位置，需要用薄型胶带做电气隔离与位置固定，避免层压时焊带位移造成隐裂或短路。这一工序要求厚度控制在50μm级，既贴合服帖，又不遮挡EL成像通道，基材的透光均匀性比绝对耐温更重要。

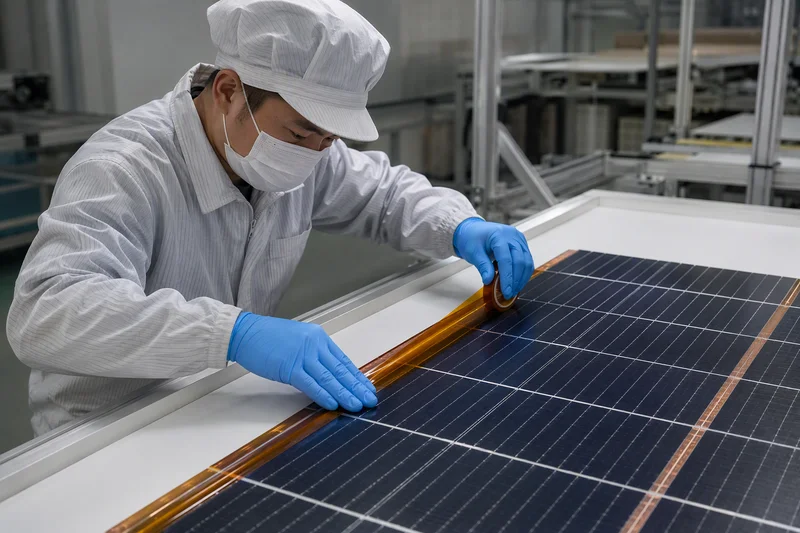

第二道是层压前的边缘与引出孔遮蔽。双玻组件在玻璃边缘、汇流条引出孔位需要临时封边，防止封装胶在熔融状态下溢流到边框胶道。此处胶带要经历完整的层压曲线，低收缩与低析出是硬指标，剥离后玻璃表面不能留下雾状痕迹，否则外观检验直接判退。
第三道是接线盒安装与灌胶。引出线从背板孔穿出后，需要临时固定并保护旁路二极管区域，防止灌胶时胶体渗入非目标区域。灌胶伴随放热与固化收缩，胶带需在此温度窗口内保持粘接不滑移，并耐受灌胶料的溶剂作用。这里常用的是耐高温PET胶带与玻纤布胶带的组合：前者做精细遮蔽，后者做面积较大的耐温隔离。
第四道是返修与拆框。返修时需要局部加热到200℃以上软化焊点或剥离背板，周边电池片与封装层必须做隔热保护。此时PI胶带（业内也称金手指胶带或Kapton胶带）几乎是不可替代的选择，它的长期耐温与瞬时耐温都能覆盖热风枪的局部冲击，且撕除后不留胶。返修工位用量不大，但对可靠性要求最高，是PI类产品在光伏环节的主要落点。
参数对比：四类胶带在光伏工序中的分工
| 对比项 | PI胶带 | 耐高温PET胶带 | 玻纤布胶带 | 美纹纸胶带 |
|---|---|---|---|---|
| 基材 | 聚酰亚胺薄膜 | 聚酯薄膜 | 玻璃纤维布 | 皱纹纸 |
| 长期耐温 | 约260℃ | 约130℃至150℃ | 约180℃ | 约80℃至100℃ |
| 短时耐温 | 300℃以上 | 180℃至200℃ | 200℃以上 | 120℃左右 |
| 热收缩 | 极低 | 中等，需选低收缩牌号 | 低 | 高 |
| 残胶风险 | 低 | 低至中，取决于胶系 | 中，边缘易散丝 | 较高 |
| 电气绝缘 | 优 | 良 | 良 | 差 |
| 典型工序 | 返修遮蔽、局部高温隔离 | 汇流条固定、边缘封边 | 接线盒区耐温隔离 | 边框打胶临时保护 |
选型与来料管理：三个容易被忽略的细节
其一是分切质量。光伏用胶带多为窄幅，分切毛边会在贴合后形成微小翘点，抽真空时成为进气通道。验收时应关注端面平整度与毛边高度，而不只是宽度公差。其二是卷径与解卷力。自动贴胶机对解卷力波动敏感，卷径变化引起的张力漂移会导致贴合起皱；同一批货的卷径一致性，往往比单卷性能更能决定产线顺畅度。其三是储存与效期。胶带在高温高湿环境存放会缓慢吸湿，层压时水汽逸出形成气泡，应恒温干燥存放并先进先出。
从供应端看，这类产品的交付能力取决于涂布与分切的一致性。基材厚度公差、胶层克重均匀性、分切张力控制，三者共同决定批次间的贴合表现。具备涂布、分切与模切完整工序的供应商，才能在客户换线或调整层压曲线时快速给出对应的样品，而不是反复用标准品去试。
结语
光伏组件制造对耐高温胶带的要求，正在从"耐得住"转向"留不下"。温度只是入场券，尺寸稳定、低析出、易剥离才是决定良率的变量。选型时应把工序拆开看：汇流条固定与边缘封边优先考虑低收缩的耐高温PET胶带，返修与局部高温隔离交给PI胶带，面积较大的耐温隔离用玻纤布胶带补齐，边框打胶的临时保护则不必过度设计。把材料特性与工序窗口对齐，比笼统追求更高耐温更有效。
江苏钟荣易氏新材料有限公司位于江苏东台电子机械产业园锦丰路9号厂房，具备涂布、分切与模切能力，产品通过CTI与ROHS相关检测，可提供PI胶带、耐高温PET胶带、绿硅胶带等系列，并按客户工序提供窄幅分切与模切件。对正在推进N型产线改造的组件厂，从辅材端梳理材料与工序的对应关系，往往比单纯升级设备见效更快。
